Pulsante Doppio Saliscendi 1P+1P 10A 1 Modulo Bianco Sandasdon Evolution Compatibile BTicino Axolute

Dettagli del Prodotto

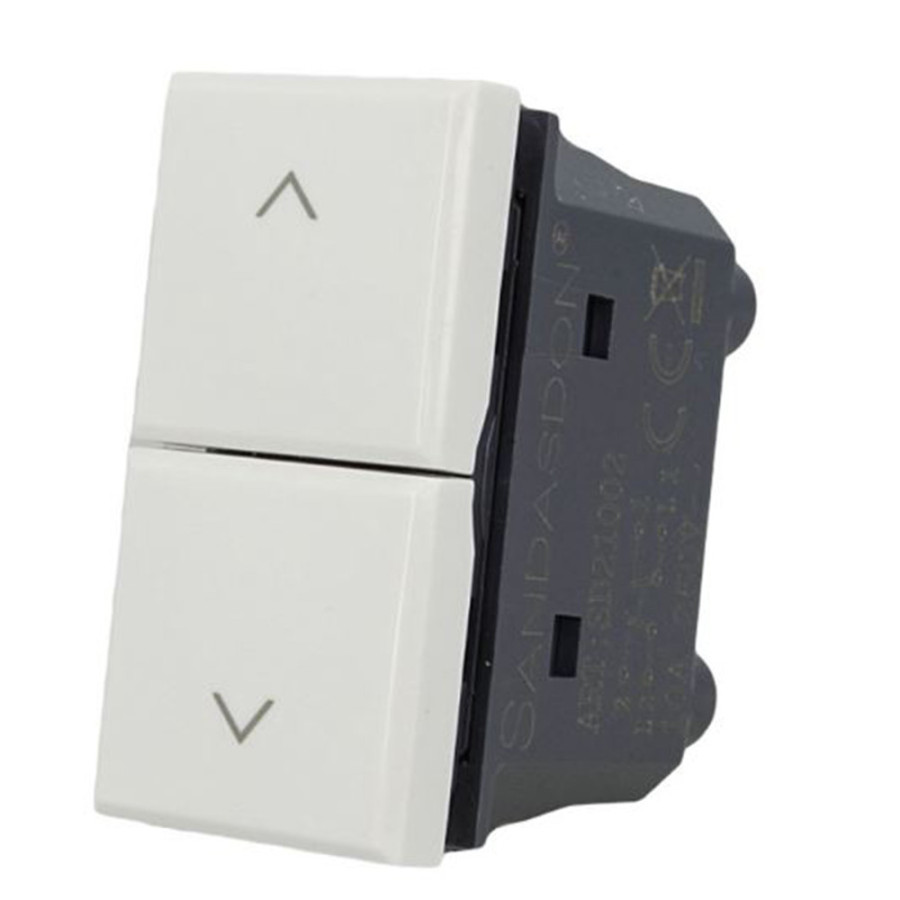

Il Pulsante Doppio Saliscendi 1P+1P 10A 1 Modulo Bianco SANDASDON Evolution (SD21002B) è il comando manuale a due tasti complanari con ritorno a molla e serigrafia direzionale (frecce Salita e Discesa), specificamente progettato per il comando a uomo presente o tramite centrale elettronica/relè di motoriduttori per tapparelle elettriche, veneziane, serrande e tende da sole, perfettamente integrato nel design della serie civile SANDASDON Evolution e pienamente compatibile dal punto di vista meccanico con i supporti e le placche BTicino® Axolute®.

Realizzato in tecnopolimero termoplastico autoestinguente a finitura bianco lucido a specchio, altamente resistente ai raggi solari e all'ingiallimento, il dispositivo accorpa in un singolo modulo standard due contatti indipendenti normalmente aperti (1P NO + 1P NO) azionabili singolarmente tramite pressione ergonomica sui semi-tasti superiore e inferiore. La serigrafia indelebile a laser delle frecce garantisce un'immediata comprensione visiva del senso di marcia. Il frutto si aggancia a scatto saldo frontale su tutti i supporti portafrutto della serie Evolution (SD25003, SD25004, SD25007), telai rasomuro FLAT (SD55003, SD55004, SD55006) e telai originali BTicino® Axolute® (H4702, H4703, H4704, H4706).

📋 Scheda Tecnica Dettagliata

🔧 Istruzioni e Consigli per l'Installatore

• Sezionamento Preventivo di Sicurezza: Togliere tassativamente la tensione sezionando l'interruttore magnetotermico generale dedicato alla linea forza motrice/tapparelle prima di intervenire sui conduttori, verificando l'assoluta assenza di potenziale con un multimetro o cercafase.
• Schema di Collegamento per Tapparelle / Motori: Collegare la fase di linea al morsetto comune di alimentazione. Collegare il ritorno del tasto con freccia SU al conduttore della fase di salita del motore e il ritorno del tasto con freccia GIÙ al conduttore della fase di discesa del motore. Assicurarsi che il conduttore di neutro proveniente dalla rete sia collegato direttamente al motore e non al pulsante.
• Collegamento Diretto vs Relè Elettronico: Trattandosi di un pulsante con contatti normalmente aperti (NO) non interbloccati meccanicamente, in caso di collegamento diretto a motori tubolari privi di centralina elettronica incorporata, prestare attenzione a non premere contemporaneamente entrambi i tasti. Per impianti domotici, centralizzati o con pulsante di comando generale, utilizzare il modulo per pilotare un relè passo-passo o un modulo tapparella smart/elettronico dotato di blocco software dell'inversione di marcia.
• Serraggio dei Conduttori: Spelare il cavo (sezione consigliata 1,5 mm²) per circa 9 mm. Introdurre a fondo il rame nel pozzetto del morsetto e serrare la vite imperdibile evitando schiacciamenti eccessivi della guaina isolante per assicurare un contatto a bassa resistenza.
• Montaggio Meccanico nel Telaio: Inserire il frutto dal fronte del telaio portafrutto orientando correttamente le frecce verso l'alto e il basso, quindi premere fino al caratteristico scatto delle alette di blocco laterali.
