• Nuovo

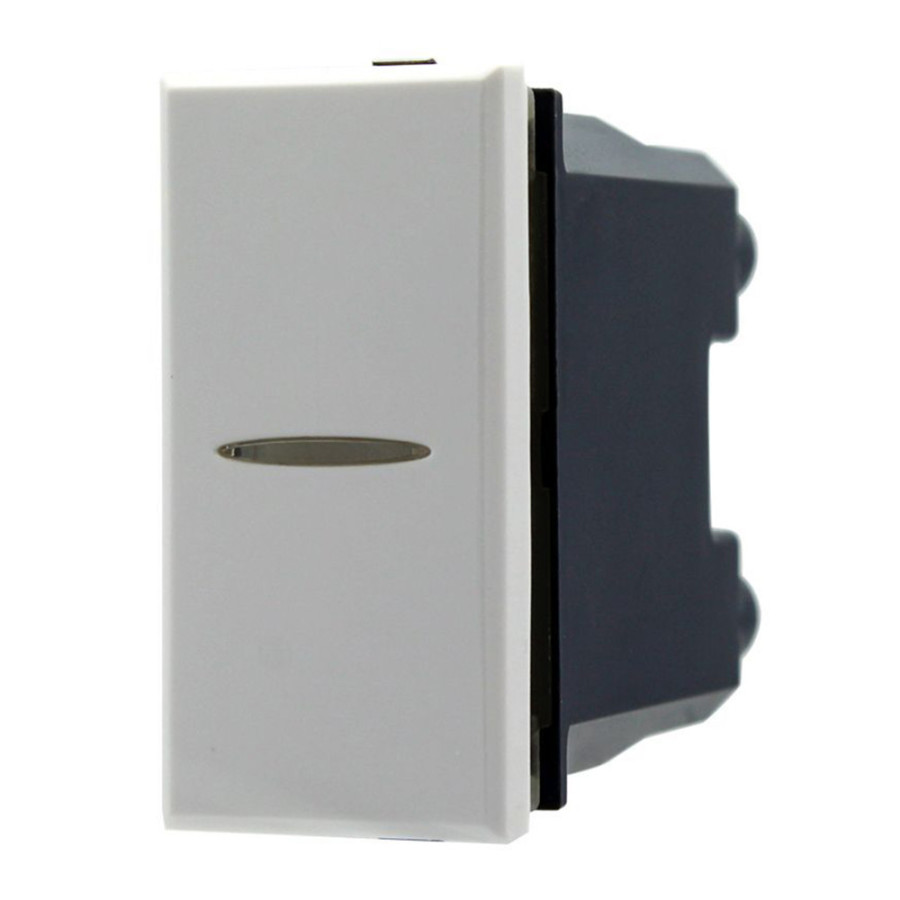

Deviatore Assiale 1P 16AX 1 Modulo Bianco Sandasdon Evolution Compatibile BTicino Axolute

Deviatore Assiale 1P 16AX 1 Modulo Bianco Sandasdon Evolution Compatibile BTicino Axolute

5,74 €

Deviatore assiale unipolare 1P 16AX 1 modulo finitura Bianco lucido serie Sandasdon Evolution SD20013B, con cinematismo complanare a filo placca e gemma spia, compatibile al 100% con serie civile, supporti e placche BTicino® Axolute®.

  • ✔️ Comando Assiale Complanare: Il tasto ritorna sempre perfettamente a filo del supporto dopo la pressione, mantenendo il punto luce piatto e pulito.
  • ✔️ Portata 16AX 250V AC: Meccanismo deviatore robusto idoneo per carichi reattivi, lampade fluorescenti e driver LED.
  • ✔️ Compatibilità Meccanica Certificata: Innesto frontale a scatto rapido e saldo su telai portafrutto serie Sandasdon Evolution e BTicino Axolute.
Quantità
Lista dei desideri
Confrontare
Disponibile

SANDASDON
SD20013B
  Sicurezza Garantita

Sicurezza informatica e tutela della privacy: leggi la nostra policy completa

  Spedizioni e Consegna

Consegniamo in tutta Europa velocemente Spedizione gratuita Italia per ordini a partire da € 69,00

  Diritto di Recesso e Resi

Resi facili, soddisfazione assicurata. La tua fiducia è il nostro bene più prezioso.

Dettagli del Prodotto

Il Deviatore Assiale 1P 16AX 1 Modulo Bianco SANDASDON Evolution (SD20013B) è il comando di comando luce di alta gamma concepito per la gestione dell'illuminazione da due posizioni, garantendo una superficie frontale complanare a filo placca per la serie civile SANDASDON Evolution, con totale compatibilità meccanica ed estetica per BTicino® Axolute®.

La tecnologia assiale Sandasdon elimina il dislivello tipico dei tasti basculanti tradizionali: una volta premuto, il tasto riallinea istantaneamente la propria superficie a filo della mascherina, preservando l'armonia geometrica della parete. Realizzato in tecnopolimero nobile autoestinguente a finitura bianco lucido brillante, integra una gemma diffusore predisposta per l'alloggiamento di lampade spia LED miniaturizzate. I morsetti a vite con piastrina guidacavo assicurano un serraggio saldo e protetto nel tempo.

🔹 Specifiche e Punti di Forza

  • Cinematismo Assiale Complanare: Il tasto ritorna sempre in posizione piana una volta premuto, preservando l'allineamento perfetto con i frutti adiacenti e la placca.
  • Comando Devioluce 16AX Certificato: Idoneo per la commutazione di impianti luce da due punti distinti, conforme alle norme CEI EN 60669-1 anche per carichi LED.
  • Predisposizione Spia Luminosa: Dotato di feritoia centrale con gemma diffusore trasparente per lampade spia a LED miniaturizzate a innesto posteriore.
  • Finitura Bianco Lucido a Specchio: Tonalità bianco puro brillante coordinata con le placche e i componenti chiari della serie Evolution e Axolute.
  • Innesto Frontale a Scatto Rapido: Ancoraggio solido e privo di giochi sui supporti portafrutto a 2, 3, 4 e 7 moduli Sandasdon Evolution e telai BTicino Axolute.

📋 Scheda Tecnica Dettagliata

Codice Riferimento (SKU): SD20013B
Codice MPN (Part Number): SD20013B
Codice EAN: 8051122943920
Produttore / Brand: Sandasdon
Serie Commerciale: EVOLUTION
Compatibilità Serie Civile: BTicino® Axolute® / Sandasdon Evolution
Tipologia Prodotto: Deviatore Unipolare 1P
Funzionamento Comando: Assiale complanare (ritorno sempre a filo)
Numero Moduli: 1 Modulo
Corrente Nominale: 16AX
Tensione Nominale: 250V AC
Colore e Finitura: Bianco (Lucido)
Materiale Costruttivo: Tecnopolimero Autoestinguente nobile
Tipo di Connessione: 3 Morsetti a vite serrafilo (Comune L, uscite 1 e 2)
Tipo di Fissaggio: A scatto sul supporto
Grado di Protezione IP: IP20
Normative e Certificazioni: CE - RoHS / CEI EN 60669-1

🔧 Istruzioni e Consigli per l'Installatore

  • Sezionamento Preventivo di Sicurezza: Togliere sempre l'alimentazione aprendo l'interruttore generale magnetotermico differenziale del quadro elettrico prima di operare sui conduttori, accertandosi dell'assenza di tensione con tester o cercafase.
  • Schema di Collegamento Circuito Deviato: Nel circuito a due deviatori, collegare la fase diretta al morsetto comune (L) del primo deviatore assiale; collegare i due morsetti di uscita (1 e 2) ai corrispondenti morsetti (1 e 2) del secondo deviatore assiale tramite i conduttori di ritorno devioluce; infine, collegare il ritorno lampada al morsetto comune (L) del secondo deviatore.
  • Spelatura Conduttori e Serraggio Morsetti: Spelare i conduttori di rame (sezione 1,5 mm² per linee luce) per una lunghezza di circa 9 mm; inserire il rame nei morsetti posteriori e serrare le viti con cacciavite isolato per garantire la tenuta meccanica senza danneggiare i trefoli.
  • Integrazione Spia LED Posteriore (Opzionale): Per la localizzazione notturna, inserire la lampada spia LED miniaturizzata nell'apposita sede posteriore del cinematismo e collegare i reofori in parallelo al contatto; la luce verrà diffusa centralmente attraverso la gemma orizzontale serigrafata sul tasto.
  • Innesto Meccanico sul Supporto: Allineare il frutto sul fronte del telaio portafrutto serie Evolution o BTicino Axolute ed esercitare una pressione ortogonale fino al caratteristico scatto plastico di blocco delle alette elastiche laterali.

⚖️ NOTE E DISCLAIMER DI COMPATIBILITÀ:

I marchi commerciali registrati citati all'interno di questa scheda (inclusi BTicino®, Axolute® o altri marchi terzi) appartengono ai rispettivi ed esclusivi proprietari. L'indicazione della compatibilità del prodotto Sandasdon è riportata unicamente a scopo illustrativo ed informativo, per consentire al cliente finale di identificare correttamente la destinazione d'uso e le caratteristiche di montaggio dei componenti, ai sensi dell'art. 21 del D.Lgs. 30/2005 (Codice della Proprietà Industriale) e successive modifiche. I prodotti proposti non sono originali BTicino® e non sussiste alcun legame commerciale, licenza o affiliazione diretta con i titolari dei marchi citati.

SD20013B

Scheda tecnica

Serie Civile
EVOLUTION
Compatibilità Serie
BTicino Axolute
Tipologia Prodotto
Deviatore Unipolare 1P
Colore
Bianco
Numero Moduli
1 Modulo
Corrente Nominale
16AX
Tensione Nominale
250V AC
Materiale
Tecnopolimero Autoestinguente
Grado di Protezione IP
IP20
Tipo di Fissaggio
A scatto sul supporto
Finitura
Lucido

Riferimenti Specifici

ean13
8051122943920
MPN
SD20013B
