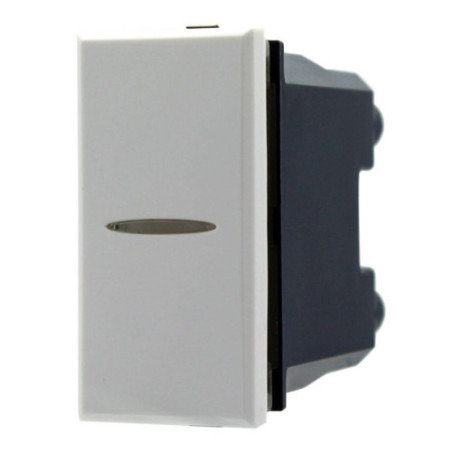

Interruttore Assiale 1P 16AX 1 Modulo Bianco Sandasdon Evolution Compatibile BTicino Axolute

Dettagli del Prodotto

L'Interruttore Assiale 1P 16AX 1 Modulo Bianco SANDASDON Evolution (SD20011B) è il comando luce moderno ed elegante progettato per garantire una superficie del punto luce sempre complanare: a differenza dei tradizionali tasti basculanti che rimangono inclinati dopo l'azionamento, il meccanismo assiale fa ritornare il tasto sempre perfettamente allineato e a filo con la placca, assicurando totale compatibilità estetica e meccanica con supporti e placche della serie civile BTicino® Axolute®.

Realizzato con tasto in tecnopolimero termoplastico autoestinguente colore bianco a finitura lucida, il dispositivo integra al centro una gemma diffusore trasparente predisposta per lampade spia a LED miniaturizzate a inserimento posteriore. Il cinematismo interno assiale di precisione assicura un azionamento morbido, silenzioso ed affidabile, con contatti in lega d'argento certificati per una portata nominale di 16AX a 250V AC conforme alla norma CEI EN 60669-1, idonei anche per carichi induttivi, fluorescenti e driver LED. I morsetti posteriori a vite con placchetta mobile serracavo permettono un cablaggio stabile, sicuro e protetto da allentamenti nel tempo. Si innesta ad aggancio frontale a scatto su tutti i telai portafrutto serie Evolution (SD25003, SD25004, SD25007), telai rasomuro FLAT (SD55003, SD55004, SD55006) e telai originali BTicino® Axolute® (H4703, H4704, H4706).

📋 Scheda Tecnica Dettagliata

🔧 Istruzioni e Consigli per l'Installatore

• Sezionamento Preventivo di Sicurezza: Togliere sempre l'alimentazione aprendo l'interruttore generale magnetotermico differenziale del quadro elettrico prima di operare sui conduttori, accertandosi dell'assenza di tensione con tester o cercafase.
• Cablaggio Morsetti di Fase: Spelare i conduttori di fase (sezione raccomandata 1,5 mm² per linee luce standard o 2,5 mm² per 16A) per una lunghezza di circa 9-10 mm; inserire interamente il rame nudo nei morsetti posteriori a vite (morsetto comune L e morsetto 1 di ritorno) e serrare saldamente con cacciavite isolato a taglio da 3,5 mm o a croce PH1 per evitare allentamenti e riscaldamenti.
• Integrazione Spia LED Posteriore (Opzionale): Per la localizzazione notturna, inserire la lampada spia LED miniaturizzata nell'apposita sede posteriore del cinematismo e collegare i reofori in parallelo al contatto; la luce verrà diffusa centralmente attraverso la gemma orizzontale serigrafata sul tasto.
• Innesto Frontale a Scatto: Spingere il frutto frontalmente nel vano prescelto del supporto serie Evolution (SD25003, SD25004, SD25007 o telai FLAT SD55003...) fino ad avvertire il caratteristico scatto di ritenzione delle alette elastiche.
• Controllo Meccanismo Assiale e Planarità: Prima di applicare la placca decorativa, verificare la libera escursione del tasto assiale e accertarsi che i cavi all'interno della scatola da incasso non premano contro il retro del frutto, garantendo che a riposo il comando rimanga perfettamente complanare con gli altri frutti affiancati.
