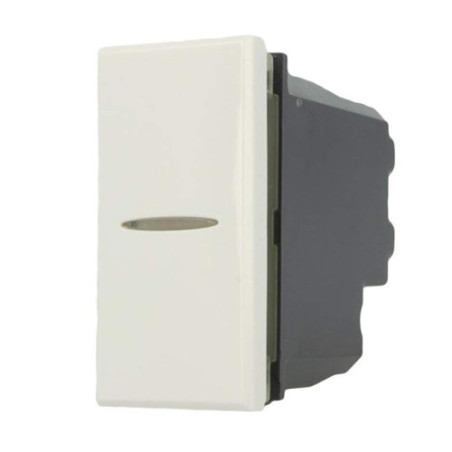

Pulsante Assiale 1P 16A 1 Modulo Bianco Sandasdon Evolution Compatibile BTicino Axolute

Dettagli del Prodotto

Il Pulsante Assiale 1P 16A 1 Modulo Bianco SANDASDON Evolution (SD20015B) è il dispositivo di comando ad impulso (contatto normalmente aperto 1P NO a 1 via) a 1 modulo standard, concepito per il pilotaggio di relè passo-passo, temporizzatori luce scale, suonerie, elettroserrature e ingressi domotici, offrendo una superficie frontale complanare a filo placca per la serie civile SANDASDON Evolution, con totale compatibilità meccanica ed estetica per supporti e placche BTicino® Axolute®.

A differenza dei tradizionali pulsanti basculanti che rimangono inclinati durante la pressione o creano gradini visivi, il cinematismo assiale brevettato Sandasdon garantisce che il copritasto ritorni istantaneamente nella sua posizione di perfetto allineamento geometrico a filo con la placca dopo ogni azionamento. Realizzato in tecnopolimero termoplastico autoestinguente a finitura bianco lucido brillante con trattamento anti-ingiallimento e antigraffio, integra al centro una gemma ottica diffusore predisposta per lampade spia LED di localizzazione notturna. Il meccanismo interno con contatti in lega d'argento è dimensionato per una corrente nominale di 16A a 250V AC conforme alla norma CEI EN 60669-1, assicurando un funzionamento elastico, silenzioso e privo di rimbalzi elettrici. Si innesta frontalmente a scatto rapido su tutti i telai portafrutto serie Evolution (SD25003, SD25004, SD25007), telai rasomuro FLAT (SD55003, SD55004, SD55006) e telai originali BTicino® Axolute® (H4702, H4703, H4704, H4706).

📋 Scheda Tecnica Dettagliata

🔧 Istruzioni e Consigli per l'Installatore

• Sezionamento Preventivo di Sicurezza: Togliere l'alimentazione aprendo l'interruttore generale o differenziale del quadro elettrico prima di operare sui conduttori, accertandosi dell'assoluta assenza di tensione con tester o cercafase.
• Cablaggio e Schema di Collegamento ad Impulso: Collegare la fase (o il comune pulsanti) al morsetto contrassegnato con L e il ritorno verso la bobina del relè (morsetto A1/A2), suoneria o interfaccia al morsetto 1. Per circuiti con relè passo-passo con pulsanti multipli in parallelo, collegare tutti i ritorni impulso al morsetto 1 e tutte le fasi al morsetto L.
• Spelatura Conduttori e Serraggio Morsetti: Rimuovere l'isolante per circa 9 mm dai conduttori in rame (sezione 1,5 mm²); inserire a fondo il rame sotto la piastrina guidacavo e serrare con cacciavite isolato per scongiurare allentamenti nel tempo.
• Integrazione Spia LED Posteriore (Opzionale): Per rendere il pulsante visibile al buio, inserire la lampada spia LED miniaturizzata nell'apposito pozzetto posteriore a clip. Nel caso di comando relè elettronici o dimmer con spia luminosa permanente, verificare che la corrente di riposo della spia non mantenga eccitata la bobina del relè; se necessario, utilizzare una spia cablata con neutro dedicato.
• Innesto Meccanico sul Telaio: Inserire il modulo dal fronte del supporto portafrutto compatibile Axolute spingendolo ortogonalmente fino al caratteristico blocco a scatto delle alette laterali di ritegno. Accertarsi che il copritasto non sfreghi contro i moduli adiacenti prima di posizionare la placca.
