Deviatore assiale unipolare 1P 16AX 1 modulo finitura Tech grigio metallizzato serie Sandasdon Evolution SD20013T, con cinematismo complanare a filo placca e gemma spia, compatibile al 100% con serie civile, supporti e placche BTicino® Axolute®.
- ✔️ Comando Assiale Complanare: Il tasto ritorna sempre perfettamente a filo del supporto dopo la pressione, mantenendo il punto luce complanare.
- ✔️ Portata 16AX 250V AC: Meccanismo deviatore robusto idoneo per carichi reattivi, lampade fluorescenti e driver LED.
- ✔️ Compatibilità Meccanica Certificata: Innesto frontale a scatto rapido e saldo su telai portafrutto serie Sandasdon Evolution e BTicino Axolute.
Deviatore Assiale 1P 16AX 1 Modulo Tech Sandasdon Evolution Compatibile BTicino Axolute
5,74 €
Deviatore assiale unipolare 1P 16AX 1 modulo finitura Tech grigio metallizzato serie Sandasdon Evolution SD20013T, con cinematismo complanare a filo placca e gemma spia, compatibile al 100% con serie civile, supporti e placche BTicino® Axolute®.
- ✔️ Comando Assiale Complanare: Il tasto ritorna sempre perfettamente a filo del supporto dopo la pressione, mantenendo il punto luce complanare.
- ✔️ Portata 16AX 250V AC: Meccanismo deviatore robusto idoneo per carichi reattivi, lampade fluorescenti e driver LED.
- ✔️ Compatibilità Meccanica Certificata: Innesto frontale a scatto rapido e saldo su telai portafrutto serie Sandasdon Evolution e BTicino Axolute.
SD20013T
Sicurezza Garantita
Sicurezza informatica e tutela della privacy: leggi la nostra policy completa
Spedizioni e Consegna
Consegniamo in tutta Europa velocemente Spedizione gratuita Italia per ordini a partire da € 69,00
Diritto di Recesso e Resi
Resi facili, soddisfazione assicurata. La tua fiducia è il nostro bene più prezioso.
Dettagli del Prodotto
Il Deviatore Assiale 1P 16AX 1 Modulo Tech SANDASDON Evolution (SD20013T) è il comando di comando luce di eccellenza concepito per la gestione dell'illuminazione da due posizioni distinte, garantendo una superficie frontale complanare per la serie civile SANDASDON Evolution, con totale compatibilità meccanica ed estetica per BTicino® Axolute®.
La tecnologia assiale complanare consente al tasto di tornare sempre perfettamente allineato con la placca dopo ogni azionamento. Realizzato in tecnopolimero autoestinguente a finitura Tech grigio metallizzato satinato, resiste all'usura e ai raggi UV. Dotato di gemma diffusore centrale predisposta per spia LED a inserimento posteriore e di 3 morsetti a vite con piastrina mobile per conduttori fino a 2,5 mm².
🔹 Specifiche e Punti di Forza
- Cinematismo Assiale Complanare: Il tasto ritorna sempre in posizione piana una volta premuto, preservando l'allineamento perfetto con i frutti adiacenti e la placca.
- Comando Devioluce 16AX Certificato: Idoneo per la commutazione di impianti luce da due punti distinti, conforme alle norme CEI EN 60669-1 anche per carichi LED.
- Predisposizione Spia Luminosa: Dotato di feritoia centrale con gemma diffusore trasparente per lampade spia a LED miniaturizzate a innesto posteriore.
- Finitura Tech Grigio Metallizzato: Elegante colorazione Tech satinata antiriflesso, perfettamente coordinata con le placche in alluminio e metallo della serie Evolution e Axolute.
- Innesto Frontale a Scatto Rapido: Ancoraggio solido e privo di giochi sui supporti portafrutto a 2, 3, 4 e 7 moduli Sandasdon Evolution e telai BTicino Axolute.
📋 Scheda Tecnica Dettagliata
| Codice Riferimento (SKU): | SD20013T |
| Codice MPN (Part Number): | SD20013T |
| Codice EAN: | 8051122944279 |
| Produttore / Brand: | Sandasdon |
| Serie Commerciale: | EVOLUTION |
| Compatibilità Serie Civile: | BTicino® Axolute® / Sandasdon Evolution |
| Tipologia Prodotto: | Deviatore Unipolare 1P |
| Funzionamento Comando: | Assiale complanare (ritorno sempre a filo) |
| Numero Moduli: | 1 Modulo |
| Corrente Nominale: | 16AX |
| Tensione Nominale: | 250V AC |
| Colore e Finitura: | Tech (Grigio Metallizzato) (Satinato) |
| Materiale Costruttivo: | Tecnopolimero Autoestinguente nobile |

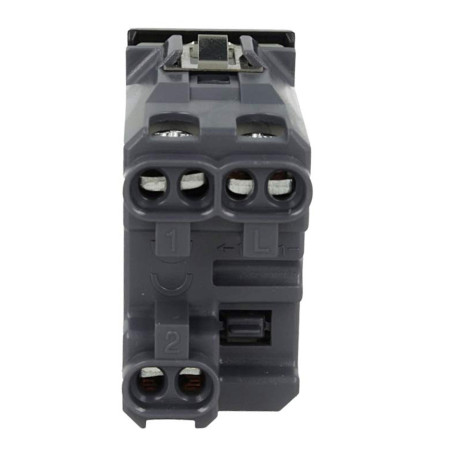

| Tipo di Connessione: | 3 Morsetti a vite serrafilo (Comune L, uscite 1 e 2) |
| Tipo di Fissaggio: | A scatto sul supporto |
| Grado di Protezione IP: | IP20 |
| Normative e Certificazioni: | CE - RoHS / CEI EN 60669-1 |
🔧 Istruzioni e Consigli per l'Installatore
- Sezionamento Preventivo di Sicurezza: Togliere sempre l'alimentazione aprendo l'interruttore generale magnetotermico differenziale del quadro elettrico prima di operare sui conduttori, accertandosi dell'assenza di tensione con tester o cercafase.
- Schema di Collegamento Circuito Deviato: Nel circuito a due deviatori, collegare la fase diretta al morsetto comune (L) del primo deviatore assiale; collegare i due morsetti di uscita (1 e 2) ai corrispondenti morsetti (1 e 2) del secondo deviatore assiale tramite i conduttori di ritorno devioluce; infine, collegare il ritorno lampada al morsetto comune (L) del secondo deviatore.
- Spelatura Conduttori e Serraggio Morsetti: Spelare i conduttori di rame (sezione 1,5 mm² per linee luce) per una lunghezza di circa 9 mm; inserire il rame nei morsetti posteriori e serrare le viti con cacciavite isolato per garantire la tenuta meccanica senza danneggiare i trefoli.
- Integrazione Spia LED Posteriore (Opzionale): Per la localizzazione notturna, inserire la lampada spia LED miniaturizzata nell'apposita sede posteriore del cinematismo e collegare i reofori in parallelo al contatto; la luce verrà diffusa centralmente attraverso la gemma orizzontale serigrafata sul tasto.
- Innesto Meccanico sul Supporto: Allineare il frutto sul fronte del telaio portafrutto serie Evolution o BTicino Axolute ed esercitare una pressione ortogonale fino al caratteristico scatto plastico di blocco delle alette elastiche laterali.
⚖️ NOTE E DISCLAIMER DI COMPATIBILITÀ:
I marchi commerciali registrati citati all'interno di questa scheda (inclusi BTicino®, Axolute® o altri marchi terzi) appartengono ai rispettivi ed esclusivi proprietari. L'indicazione della compatibilità del prodotto Sandasdon è riportata unicamente a scopo illustrativo ed informativo, per consentire al cliente finale di identificare correttamente la destinazione d'uso e le caratteristiche di montaggio dei componenti, ai sensi dell'art. 21 del D.Lgs. 30/2005 (Codice della Proprietà Industriale) e successive modifiche. I prodotti proposti non sono originali BTicino® e non sussiste alcun legame commerciale, licenza o affiliazione diretta con i titolari dei marchi citati.
SD20013T
Scheda tecnica
- Serie Civile
- EVOLUTION
- Compatibilità Serie
- BTicino Axolute
- Tipologia Prodotto
- Deviatore Unipolare 1P
- Colore
- Tech (Grigio Metallizzato)
- Numero Moduli
- 1 Modulo
- Corrente Nominale
- 16AX
- Tensione Nominale
- 250V AC
- Materiale
- Tecnopolimero Autoestinguente
- Grado di Protezione IP
- IP20
- Tipo di Fissaggio
- A scatto sul supporto
- Finitura
- Satinato
Riferimenti Specifici
- ean13
- 8051122944279
- MPN
- SD20013T
Commenti Nessun cliente per il momento.
