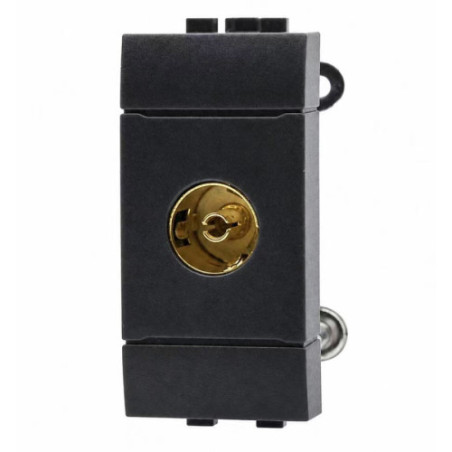

Presa TV Femmina Coassiale IEC 9,5 mm 1 Modulo Nero Sandasdon Style - Compatibile BTicino Living

Dettagli del Prodotto

La Presa TV Femmina Coassiale IEC 9,5 mm 1 Modulo Nero Sandasdon Style (SD82002D-1) è il frutto modulare da incasso a presa diretta progettato per il collegamento terminale dell'impianto di ricezione televisivo terrestre all'interno della serie civile SANDASDON Style, garantendo la piena compatibilità meccanica, dimensionale ed estetica con supporti e placche serie BTicino Livinglight e Living International.

Dotata di connettore coassiale standard femmina con diametro di 9,5 mm in ottone dorato ad alta conducibilità, consente il collegamento immediato del cavo antenna proveniente dal televisore o dal decoder, supportando l'intero spettro di frequenze broadcast 5 - 862 MHz per la trasmissione di segnali TV analogici, digitali terrestri in alta definizione DVB-T / DVB-T2 e trasmissioni radiofoniche FM/DAB. Essendo un componente a connessione diretta (attenuazione di passaggio 0 dB), assicura la minima perdita d'inserzione del segnale d'antenna verso l'apparecchio ricevente. La struttura esterna è stampata in tecnopolimero termoplastico nobile autoestinguente antiurto ad alta densità in colorazione Nero Satinato opaco con trattamento protettivo anti-UV, resistente a graffi, polvere e impronte nel tempo. Sul retro presenta un robusto morsetto a vite per il fissaggio del conduttore centrale in rame del cavo coassiale e un solido collare metallico laterale con vite di serraggio per la calza di schermatura e messa a terra, prevenendo disturbi e interferenze elettromagnetiche. L'aggancio a scatto rapido frontale garantisce una tenuta salda e un allineamento rigoroso sia sui telai originali serie Style sia sui supporti compatibili Livinglight (come art. LN4703).

📋 Scheda Tecnica Dettagliata

🔧 Istruzioni e Consigli per l'Installatore

• Preparazione del Cavo Coassiale: Spelare con cura la guaina esterna del cavo TV per circa 12 mm, arrotolare all'indietro la calza di schermatura e scoprire l'anima interna in rame per circa 5 mm, evitando il contatto accidentale tra calza e polo centrale.
• Fissaggio Elettrico e Meccanico: Introdurre l'anima in rame nel foro centrale posteriore e stringere la vite di bloccaggio; successivamente posizionare la calza sotto il cavallotto metallico laterale e serrare saldamente la vite di ritenuta.
• Montaggio Meccanico a 1 Modulo: Agganciare a scatto il frutto nella finestra del telaio portafrutto Style o Livinglight accertando l'avvenuto blocco dei denti di ritenuta.
• Pulizia e Manutenzione: Rimuovere la polvere esterna con un panno morbido asciutto in microfibra, evitando l'introduzione di corpi estranei, liquidi o detergenti all'interno del connettore coassiale femmina.
