Interruttore Elettronico Touch 2 Moduli con Timer 230V Bianco Sandasdon Evolution Compatibile BTicino Axolute

Dettagli del Prodotto

L'Interruttore Elettronico Touch 2 Moduli con Timer Bianco SANDASDON Evolution (SD20034B / SD20035B) è il dispositivo di comando luce avanzato ad attivazione a sfioro capacitivo con funzione di temporizzazione integrata a 230V AC, concepito per comandare circuiti di illuminazione in zone di passaggio, bagni, corridoi o scale, garantendo un'estetica moderna e complanare per la serie civile SANDASDON Evolution, con totale compatibilità meccanica per supporti e placche BTicino® Axolute®.

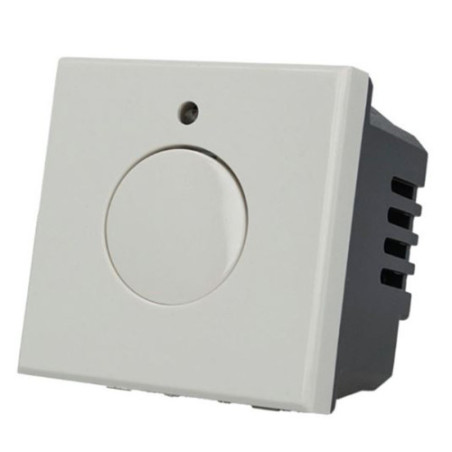

Realizzato in tecnopolimero termoplastico autoestinguente a finitura bianco lucido brillante con trattamento anti-ingiallimento e antigraffio, presenta una piastra frontale circolare sensibile al tocco con spia LED di segnalazione di stato integrata. Toccando delicatamente la superficie circolare centrale, il circuito elettronico commuta il relè interno attivando il carico luminoso; allo scadere del ciclo temporizzato impostato, la luce si spegne in modo completamente automatico evitando inutili sprechi energetici. Il modulo occupa esattamente 2 moduli standard e si innesta a scatto saldo su tutti i telai portafrutto serie Evolution (SD25003, SD25004, SD25007), telai rasomuro FLAT (SD55003, SD55004, SD55006) e telai originali BTicino® Axolute® (H4702, H4703, H4704, H4706).

📋 Scheda Tecnica Dettagliata

🔧 Istruzioni e Consigli per l'Installatore

• Sezionamento Preventivo di Sicurezza: Togliere sempre l'alimentazione disattivando l'interruttore generale o differenziale del quadro elettrico prima di operare sui conduttori, verificando l'assoluta assenza di tensione con tester o cercafase.
• Cablaggio Elettronico (Fase, Neutro e Uscita Lampada): Trattandosi di un modulo elettronico attivo con sensore touch e logica timer, l'apparecchio richiede l'alimentazione diretta a 230V. Collegare la Fase (L) e il Neutro (N) ai rispettivi morsetti di alimentazione e collegare l'uscita commutata (Out / L1) al corpo illuminante. Accertarsi della presenza del conduttore di neutro nella scatola da incasso 503 prima dell'installazione.
• Compatibilità Carichi LED e Spie: Nel caso di pilotaggio di lampade LED a bassissimo wattaggio, accertarsi che il carico rispetti la potenza minima di innesco del relè statico; in caso di lievi sfarfallii o accensioni fantasma a circuito spento, collegare in parallelo al carico un condensatore soppressore/filtro antidisturbo.
• Posizionamento della Piastra Touch: Mantenere pulita la superficie del sensore circolare frontale durante il montaggio ed evitare la presenza di umidità o polvere di cantiere che potrebbero alterare la taratura iniziale del sensore capacitivo.
• Montaggio Meccanico a 2 Moduli: Inserire il dispositivo a 2 posti dal fronte del telaio portafrutto premendo uniformemente con entrambe le mani su entrambi i lati fino al blocco a scatto delle alette elastiche di tenuta.
